PQNet310系列电能质量在线监测装置

PQNet310系列电能质量在线监测装置（以下简称监测装置）是专门针对电能质量监测而开发设计的智能化数据采集处理设备。该装置支持全天候不间断监测交流与直流电能质量数据。

所属分类：

咨询详情

详细介绍

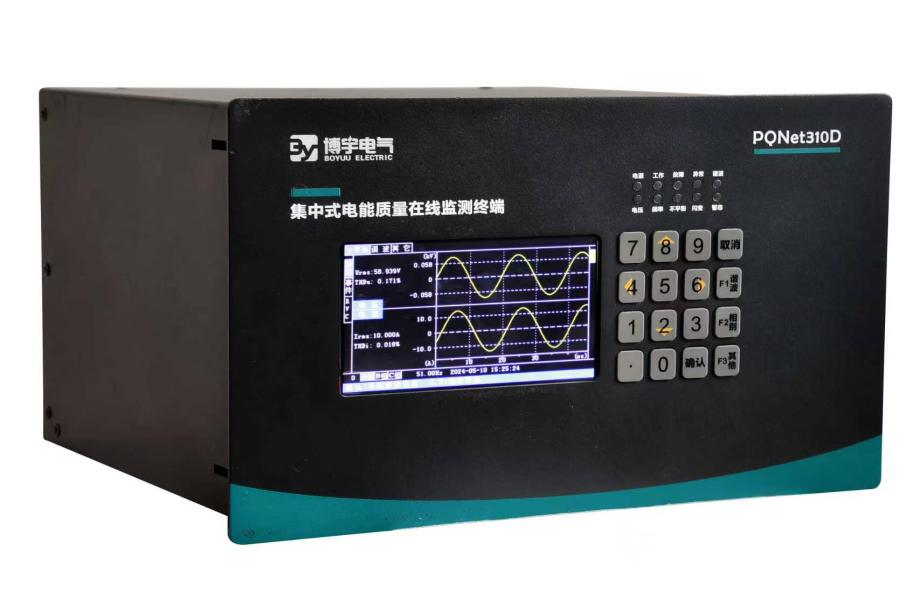

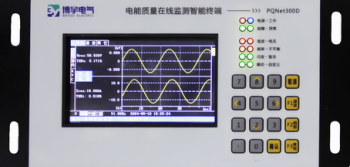

PQNet310D 电能质量在线监测装置
PQNet310CVTm CVT电能质量在线监测装置
PQNet310DC 直流电能质量在线监测装置

1 概述

PQNet310系列电能质量在线监测装置（以下简称监测装置）是专门针对电能质量监测而开发设计的智能化数据采集处理设备。该装置支持全天候不间断监测交流与直流电能质量数据。

监测装置从结构上分为组合式和集中式两大类。分别适用于不同的现场安装条件和应用场景。

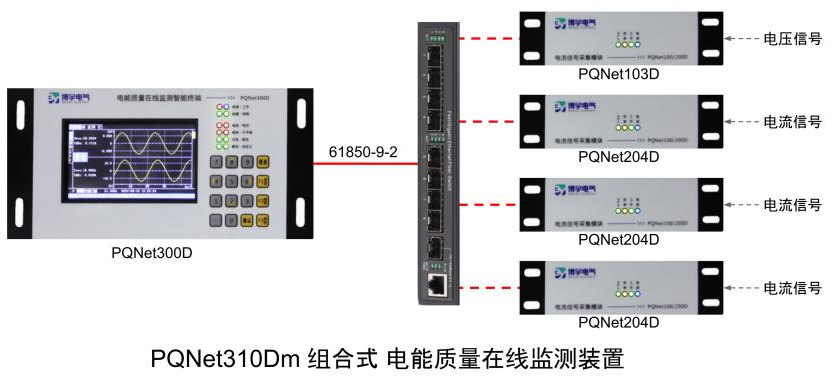

组合式监测装置采用了模块化设计思路，将数据采集和数据处理功能放在不同的模块中实现。整套装置由一台数字式电能质量智能终端和若干台信号采集器构成。信号采集器负责电压、电流信号的采样，并将其转换为数字信号上传至智能终端。智能终端负责采样值的加工处理，以及数据的存储、显示、通讯等。整套系统可根据电压、电流信号的测量需求积木式配置，灵活安装。
集中式监测装置与传统的电能质量监测装置一样，将全部监测功能放在一台设备中。

2 产品型号列表

型号	名称	结构	简要说明
PQNet310D	电能质量在线监测装置	集中式	监测的信号通道数目可根据用户的实际需求灵活配置，最多监测4个通道的信号，电压通道数：1~4；电流通道数：0~3
PQNet310Dm	电能质量在线监测装置	组合式	监测的信号通道数目可根据用户的实际需求灵活配置，最多监测4个通道的信号，电压通道数：1~4；电流通道数：0~3
PQNet310CVTm	CVT电能质量在线监测装置	组合式	最多监测1个通道(三相)的CVT一次侧电压的信号，和一个通道的二次侧交流电压或电流信号
PQNet310DC	直流电能质量在线监测装置	集中式	监测的信号通道数目可根据用户的实际需求灵活配置，最多监测4个通道的信号，电压通道数：1~4；电流通道数：0~3
PQNet310DCm	直流电能质量在线监测装置	组合式	监测的信号通道数目可根据用户的实际需求灵活配置，最多监测4个通道的信号，电压通道数：1~4；电流通道数：0~3

3 依据标准

GB/T 14549 电能质量公用电网谐波

GB/T 24337 电能质量公用电网间谐波

GB/T 12325 电能质量供电电压偏差

GB/T 15945 电能质量电力系统频率偏差

GB/T 15543 电能质量三相电压不平衡

GB/T 12326 电能质量电压波动和闪变

GB/T 19862 电能质量监测设备通用要求

DL/T 1028 电能质量测试分析仪检定规程

DL/T 500 电压检测仪使用技术条件

GB/T 17626.7 电磁兼容试验和测试技术供电系统及其所连设备谐波、谐间波的测量和测量仪器导则

IEC 61000-4-30 Testing and Measurement Techniques - Power Quality Measurement Methods

IEC 61850 Communication networks and systems for power utility automation

基本功能

监测的主要电气量参数
稳态电能质量参数：频率偏差、电压偏差、谐波（提供谐波及谐波群、子群）、间谐波（提供间谐波及间谐波群、子群）、电压波动、闪变、三相不平衡度及序分量。

稳态电能质量干扰录波：根据设定的稳态电能质量指标门限，同时触发电压电流录波。

暂态电能质量参数：电压暂升、暂降、短时中断；

事件及其录波触发方式：门限触发，突变量触发，手动触发；电压电流同时录波。

其它参数：基波及各次谐波有功功率、无功功率、视在功率；视在功率因数，相移功率因数；基波及各次谐波电压、电流有效值等。
数据保存

终端可以本地保存监测数据，其中稳态数据能够保存2~6个月的记录，暂态数据能够保存总时长20~120分钟的录波数据（视分辨率而定）。

通讯接口

提供了RS-485、以太网等多种通讯接口。

显示功能

配备了TFT LCD，可实时显示三相电压、电流波形（相当于示波器功能，刷新率5次/S）；显示谐波幅值及柱状图、功率频谱柱状图及方向；显示其它电参量、设置参数等。

时钟校对

配备GPS脉冲和IRIG-B码对时接口，实现时间的精准校对。同时具备NTP网络对时。

省电模式

在一定时间内若没有键盘操作行为，装置就会自动进入省电模式（关闭屏幕显示），但仍正常工作。当再次操作键盘，装置即退出省电模式。

技术指标

项目				参数
电压测量回路	通道数量			1~4, 电压通道数+电流通道数≤4
	额定电压			57.74V(相电压)
	量程			5~250V(相电压)
	输入阻抗			5MΩ
	通道功耗			0.01VA(100V)
	过载能力			300V连续，1kV持续1秒
	绝缘强度			AC 2000V（RMS值），50Hz持续1min
电流测量回路	通道数量			0~3, 电流通道数+电压通道数≤4
	额定电流			1A , 5A
	量程			0～6A
	输入阻抗			4mΩ
	通道功耗			0.1VA(5A)
	过载能力			2倍额定电流连续, 50A持续1秒
	绝缘强度			AC 2000V（RMS值），50Hz持续1min
	允许直流分量			≤175mA
测量范围及精度	电压偏差			≤0.1%
	频率		精度	≤0.01Hz
			范围	40~65Hz
	谐波		精度	A级
			范围	电压含有率0~30%
			次数	50
			采样窗宽度	10周波
	三相不平衡度			≤0.15%
	Pst		精度	≤5%
			范围	0~20
	相角			≤0.2°(50Hz)；0.1×n°(谐波)
	暂态	幅值精度		≤0.2%
		幅值范围		0～250V
		时间精度		≤10ms
		录波时长		≤999s
工作电源	AC			88～264V 50Hz
	DC			110V～330V
	设备功耗			<18VA
	绝缘强度			AC 2500V(RMS)，50Hz持续1min
工作环境	工作温度			-20°C ～ +55°C
	存储温度			-40°C ～ + 85°C
	相对湿度			5% ~ 95% @ 35℃ , 无凝露
电磁兼容	静电放电抗扰度			GB/T 17626.2-2006 4级
	射频电磁场辐射抗扰度			GB/T 17626.3-2006 3级
	电快速瞬变脉冲群抗扰度			GB/T 17626.4-2008 4级
	浪涌（冲击）抗扰度			GB/T 17626.5-2008 4级
MTBF平均故障间隔时间				500,000小时
安全性能				符合GB/T 19862 电能质量监测设备通用要求
机械特性 (集中式)	外壳材料			Q235镀锌钢板
	外观尺寸(mm)			254×160.9×239 (宽×高×深)
	开孔尺寸(mm)			226.5×157.5 (宽×高)
	重量(kg)			3.8
对时				NTP / 电IRIG-B
通信接口				网口
通信协议				IEC61850-8-1
开入量				4个。DC5~24V, ≥5V:高, <0.7V:低
开出量				4个。触点容量:5A/250VAC 5A/30VDC
LCD				480×272 4.3吋 TFT
键盘				4×4 硅胶按键
存储容量				16G(标配)，最大可配置512G SD卡

基本功能

CVT电能质量监测装置是西安博宇电气有限公司的专利产品，专门针对CVT二次侧无法正确传递谐波而开发。通过该装置可实现包括谐波在内的精确的电能质量指标在线监测。其基本原理如下图所示，在已知CVT上的C1、C2电容量的情况下，可通过测量C1、C2电流采用如下公式得到CVT一次侧电压。

装置构成

CVT电能质量在线监测装置由总控单元、分相电流信号采集单元和一体式微电流传感器构成。

一体式微电流传感器

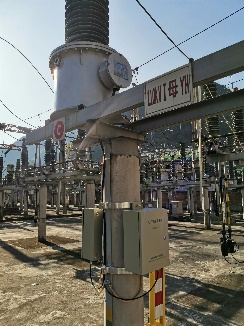

一体式微电流传感器外观尺寸(mm)：64×58×35 (宽×高×深)，安装于现场被测线路CVT接线盒内，实现被测微电流信号的分相取样；

分相电流信号采集单元

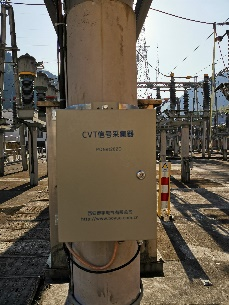

分相电流信号采集单元固定安装于CVT底座下方的水泥柱上，通过一体式微电流传感器实现对电流微信号的采集，并通过光缆将数据上传至CVT谐波在线监测总控单元；

总控单元

总控单元安装于变电站主控室内，接收分相电流信号采集单元发出的数据。总控单元实现对采集的数据进行分析和处理，以得到准确的谐波电压数值并进行其他电能质量指标的在线监测，并按数据要求格式将对应参数上传至电能质量在线监测平台。

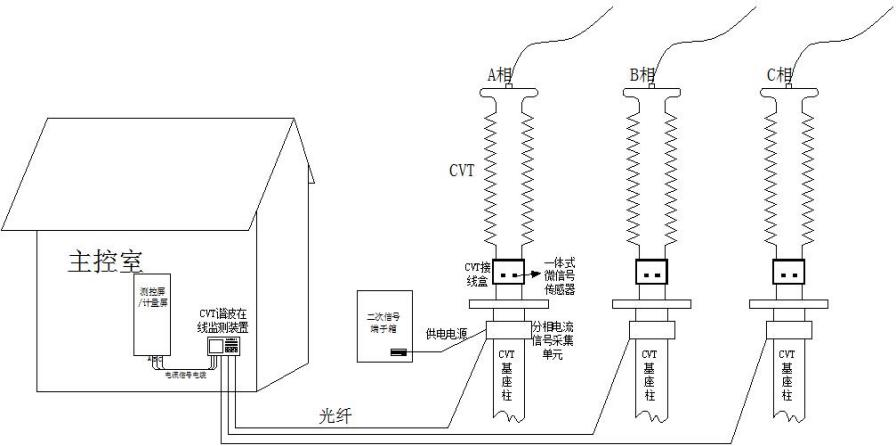

CVT型电能质量在线监测装置现场布置示意

实施方案

实施条件

需要对CVT停电完成一体式微电流传感器的安装。

实施步骤

落实安全措施；
CVT停电；

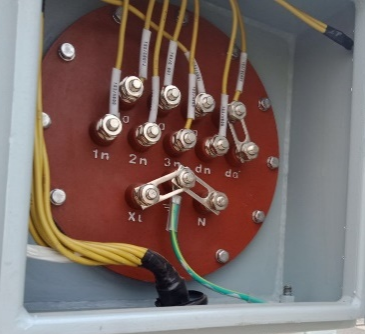

用一体式微电流传感器更换CVT二次接线箱连接片NG及XG（A、B、C相均更换，如右图示）；
安装CVT分相电流信号采集单元，采集单元固定安装于CVT底座下方的水泥柱上，并通过CVT现场二次端子箱取电作为采集单元电源；
铺设光缆，将CVT现场采集单元信号传递到变电站控制室；
恢复带电运行；
在主控室屏柜安装CVT谐波在线监测总控单元。

技术指标

项目			参数
CVT 测量回路	通道数量		3
	额定电流		500mA
	量程		0～10A
	输入阻抗		4mΩ
	通道功耗		0.1VA(5A)
	过载能力		20A连续, 100A持续1秒
	绝缘强度		3kVAC(RMS值)，50Hz持续1min
	允许直流分量		≤100mA
电压测量回路	通道数量		0~1, 电压通道数+电流通道数≤1
	额定电压		57.74V(相电压)
	量程		5~250V(相电压)
	输入阻抗		5MΩ
	通道功耗		0.01VA(100V)
	过载能力		300V连续，1kV持续1秒
	绝缘强度		AC 2000V（RMS值），50Hz持续1min
电流测量回路	通道数量		0~1, 电流通道数+电压通道数≤1
	额定电流		1A , 5A
	量程		0～6A
	输入阻抗		4mΩ
	通道功耗		0.1VA(5A)
	过载能力		2倍额定电流连续, 50A持续1秒
	绝缘强度		AC 2000V（RMS值），50Hz持续1min
	允许直流分量		≤175mA
测量范围及精度	电压偏差		≤0.1%
	频率	精度	≤0.01Hz
		范围	40~65Hz
	谐波	精度	A级
		范围	电压含有率0~30%
		次数	50
		采样窗宽度	10周波
	三相不平衡度		≤0.15%
	Pst	精度	≤5%
		范围	0~20
	相角		≤0.2°(50Hz)；0.1×n°(谐波)
工作电源	AC		88～264V 50Hz
	DC		110V～330V
	设备功耗		<18VA
	绝缘强度		AC 2500V(RMS)，50Hz持续1min
工作环境	工作温度		-20°C ～ +55°C
	存储温度		-40°C ～ + 85°C
	相对湿度		5% ~ 95% @ 35℃ , 无凝露
电磁兼容	静电放电抗扰度		GB/T 17626.2-2006 4级
	射频电磁场辐射抗扰度		GB/T 17626.3-2006 3级
	电快速瞬变脉冲群抗扰度		GB/T 17626.4-2008 4级
	浪涌（冲击）抗扰度		GB/T 17626.5-2008 4级
MTBF平均故障间隔时间			500,000小时
安全性能			符合GB/T 19862 电能质量监测设备通用要求
对时			NTP / 电IRIG-B
通信接口			网口
通信协议			IEC61850-8-1
开入量			4个。DC5~24V, ≥5V:高, <0.7V:低
开出量			4个。触点容量:5A/250VAC 5A/30VDC
LCD			480×272 4.3吋 TFT
键盘			4×4 硅胶按键
存储容量			16G(标配)，最大可配置512G SD卡

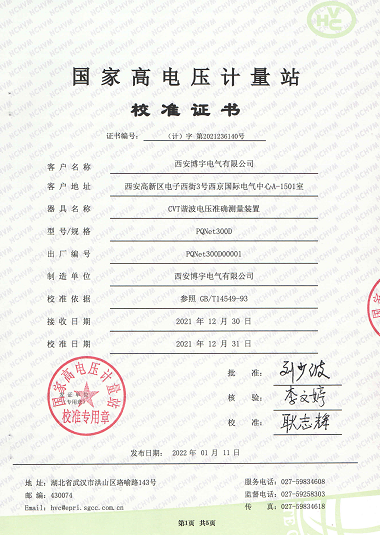

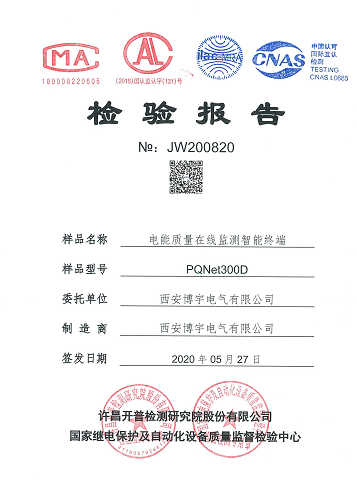

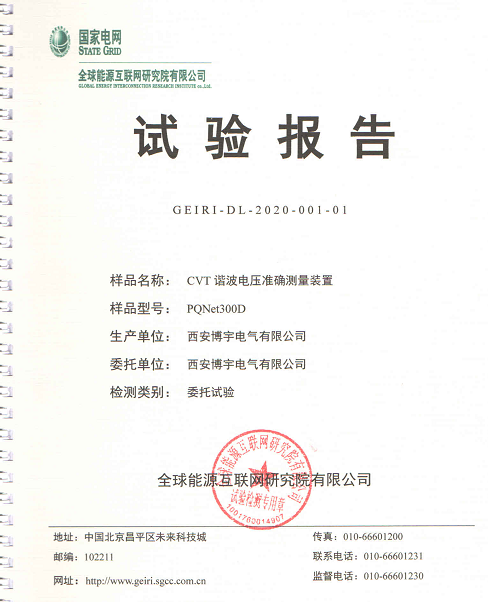

试验报告

基本功能

稳态指标：纹波、电压偏差、电压波动闪变、电压不平衡等
事件：电压暂升、暂降、短时中断；快速电压变化（RVC）; 低频振荡等
录波：事件触发录波；手动录波；7x24 持续录波 (最长保存7天)

技术特点

适用于双极、单极拓扑结构；
适用于数字或模拟信号；
可基于不同场景下的测量要求，电压、电流采集器/回路任意组合（最大4台采集器/回路）；

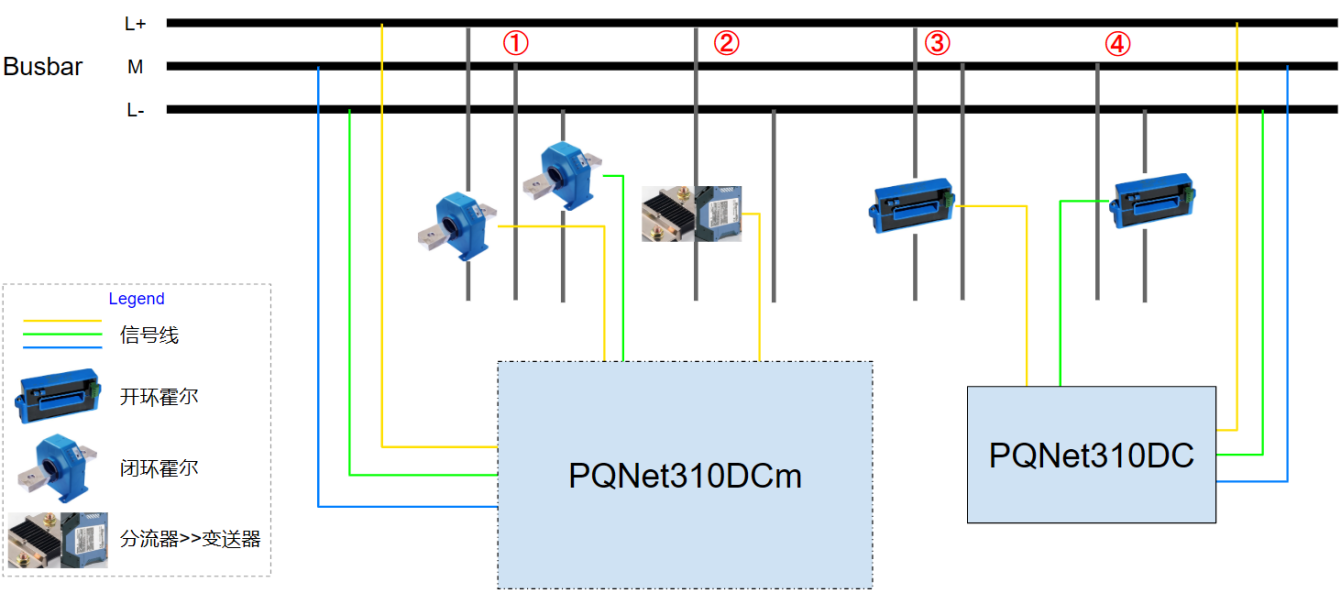

适配开环、闭环霍尔电流传感器和分流器等多种直流电流传感方式，方便不同场景下获取直流电流信号；

技术指标

项目				参数
电压测量回路	通道数量			1~4, 电压通道数+电流通道数≤4
	额定电压			57.74V(相电压)
	量程			5~250V(相电压)
	输入阻抗			5MΩ
	通道功耗			0.01VA(100V)
	过载能力			300V连续，1kV持续1秒
	绝缘强度			AC 2000V（RMS值），50Hz持续1min
电流测量回路	通道数量			0~3, 电流通道数+电压通道数≤4
	绝缘强度			AC 3000V（RMS），50Hz持续1min
	分流器>>变送器		精度	0.5%
			额定电流/量程(A)	1600/0~1600
	闭环霍尔(400mA≤ 输出电流<800mA)		精度	0.5%
			额定电流/量程(A)	2000/0~3000, 1000/0~1500, 500/0~750, 300/0~500, 200/0~300
	开环霍尔(输出电压=4V)		精度	1.0%
			额定电流/量程(A)	3000/0~4500,2000/0~3000,1000/0~1500,500/0~750...
测量范围及精度	电压偏差			≤0.1%
	纹波	纹波率		5%
		纹波系数		5%
	不平衡度			≤0.15%
	Pst	精度		≤5%
		范围		0~20
	电流			≤1% (开环霍尔)；0.5% (闭环霍尔, 分流器)
	暂态	幅值精度		≤0.2%
		幅值范围		0～250V
		时间精度		≤10ms
		录波时长		≤999s
工作电源	AC			88～264V 50Hz
	DC			110V～330V
	设备功耗			<18VA
	绝缘强度			AC 2500V(RMS)，50Hz持续1min
工作环境	工作温度			-20°C ～ +55°C
	存储温度			-40°C ～ + 85°C
	相对湿度			5% ~ 95% @ 35℃ , 无凝露
电磁兼容	静电放电抗扰度			GB/T 17626.2-2006 4级
	射频电磁场辐射抗扰度			GB/T 17626.3-2006 3级
	电快速瞬变脉冲群抗扰度			GB/T 17626.4-2008 4级
	浪涌（冲击）抗扰度			GB/T 17626.5-2008 4级
MTBF平均故障间隔时间				500,000小时
安全性能				符合GB/T 19862 电能质量监测设备通用要求
机械特性 (集中式)	外壳材料			Q235镀锌钢板
	外观尺寸(mm)			254×160.9×239 (宽×高×深)
	开孔尺寸(mm)			226.5×157.5 (宽×高)
	重量(kg)			3.8
对时				NTP / 电IRIG-B
通信接口				网口
通信协议				IEC61850-8-1
开入量				4个。DC5~24V, ≥5V:高, <0.7V:低
开出量				4个。触点容量:5A/250VAC 5A/30VDC
LCD				480×272 4.3吋 TFT
键盘				4×4 硅胶按键
存储容量				16G(标配)，最大可配置512G SD卡
