PQSCADAR是一款跨平台的电能质量信息管理系统，立足于对各类电能质量监测指标进行全方位的实时展示并进行统一管理分析。系统通过安装于监测点的在线监测终端采集各类电能质量实时数据，并通过企业网、Internet等通讯网络与电能质量监控中心建立实时通讯，完成电能质量现象变化的原始信息收集并做进一步应用分析评估。
PQSCADAR的建设是实现电能质量综合管理的基本要求，也是实现电力系统安全生产、技术监督、电网规划设计、用户节能降耗的重要手段之一。
多年的运行实践表明，该系统具有良好的可扩展性和兼容性，其规模可根据用户需求扩展。
1、 系统拓扑

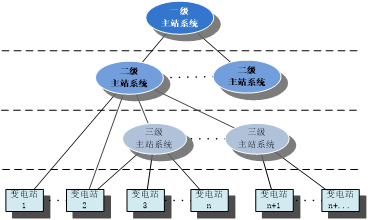

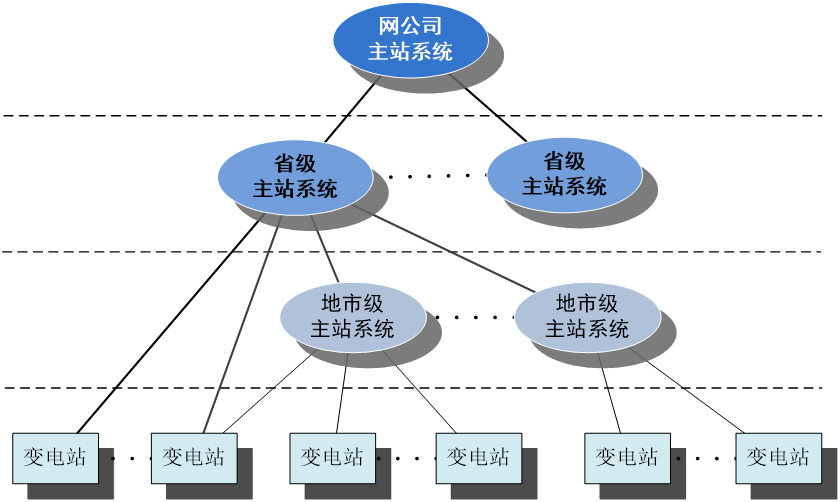

PQSCADAR采用分布式技术思路，各级主站系统可自下而上金字塔式逐级汇接，其中底层主站系统与变电站当地监测终端相连，上级主站系统既可通过下级主站系统访问变电站监测终端，也可根据需要直接与所需要的监测终端实现物理相连。
该拓扑结构的主要特点在于：采用积木式组合实现灵活分级；物理上分散监控、逻辑上数据分级集中管理，其拓扑结构如下图所示。
2、主站系统
主站系统即监控中心，主要负责对监测终端电能质量监测数据的实时收集、统一管理，并对监控终端进行远程维护与操作；在多级监测系统中，上级主站系统可实现对下级主站系统工作状态的监视，并可通过下级主站系统对监测终端下达命令，同时，上级主站系统还可以将各类统计分析任务下达给下级主站分布式完成。

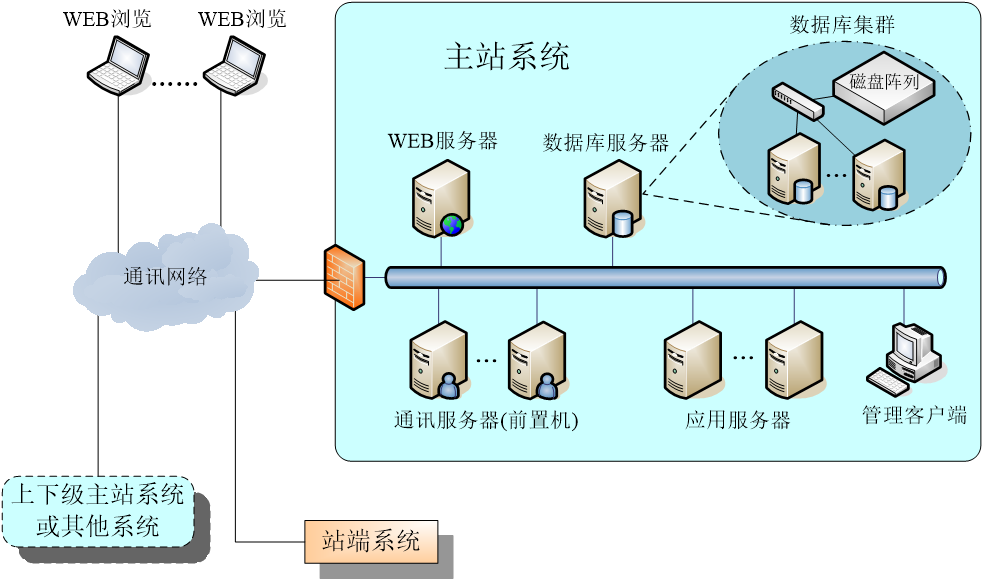

一般来说，主站系统由通讯服务器、数据库服务器、WEB服务器、应用服务器、管理工作站及相关附属设备所组成。根据组网规模，各类服务与管理工作站既可合并在一台计算机上，也可各部分独立运行在几台计算机上，其物理位置不受限制，如下图所示：

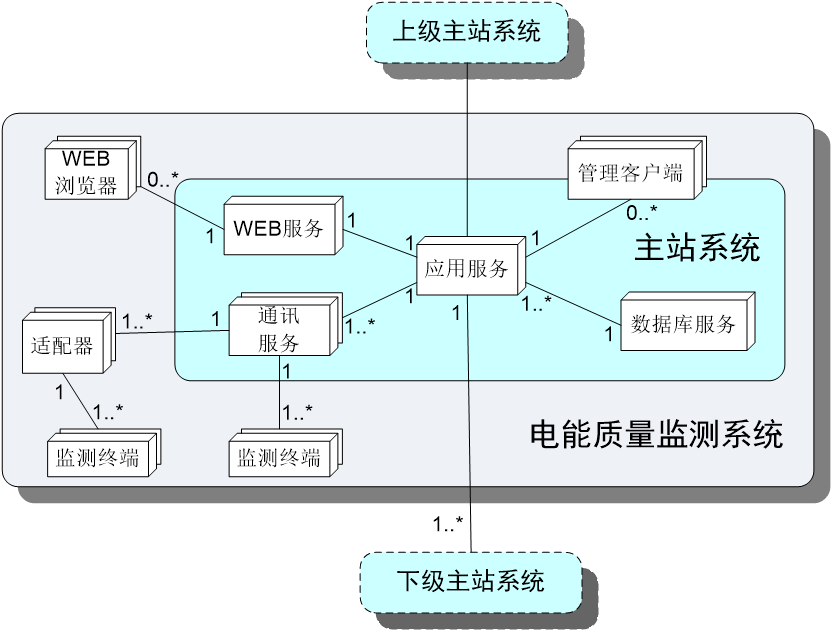

逻辑上而言，不管其物理分布如何，通讯服务、数据库服务、WEB服务、应用服务、管理工作5个部分独立运行，逻辑结构见下图。
注：图中数字表示逻辑模块之间的多重性对应关系，即一对一、一对多还是多对多的关系。0..* 表示可以有任意个，也可以没有；1..*表示可以有任意个，但至少有1个。如WEB服务（1）和WEB浏览器（0..*）之间为一对多关系，一个WEB服务对应0到多个WEB浏览器；WEB服务（1）和应用服务（1）之间为一一对应关系，即一个WEB服务能且只能对应一个应用服务；应用服务（1..*）和数据库服务（1）之间为多对一关系，即多个应用服务可共用一个数据库服务。
数据库主要用于存储和管理整个系统的配置信息和监测数据，为通讯服务、管理客户端、WEB服务等提供数据存储、检索等数据服务。
数据库服务器的硬件平台依据系统规模的不同进行配置。如系统可靠性要求较高，可以配置成主备用系统或采用Cluster集群技术，确保监测系统的安全稳定运行。
负责与监测终端的全部通讯工作。通讯服务采用多线程机制，可以同时与多个变电站通讯。将来自不同监测终端的数据进行处理后存入数据库。对于监测点数量特别多的系统，还可以配置多台通讯服务器，每台负责一部分变电站监测点的通讯任务，确保监测系统的速度性能。
向用户提供数据查询、分析等WEB服务。可通过多种方式接入MIS网，MIS网内的用户只需使用WEB浏览器，以合法用户身份登录后，便可在授权范围内对电能质量监控数据进行查询、分析和统计。
应用服务是完成计算功能和分析功能及逻辑业务功能的实现平台，各类服务模块之间的交互及任务分配也由应用服务进行统一调度。根据实际需要由1台或数台应用服务器组成。同时应用服务还担负与其它厂商或类型的监测系统进行对接的工作，实现信息及资源共享。
提供用户使用的人机交互界面，负责整个系统配置数据的维护管理和监控数据的管理、统计和分析等。例如设置各种系统参数、查看监测终端的监测数据、对监测终端进行操作、查看对各种类型数据报表和图形分析结果等。

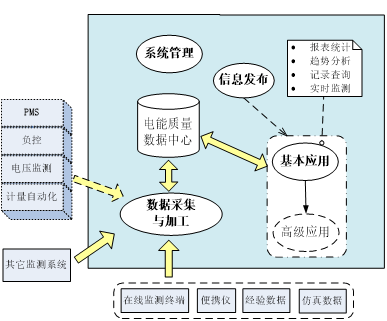

根据国家标准或用户自定义，主站系统实现电能质量记录数据的查询、统计、分析、评估等功能，为用户提供最专业的电能质量技术服务，其功能组成见下图。
从数据源采集各类电能质量监测数据，并进行必要的前期加工后存入电能质量数据中心，为电能质量现象的分析、评估、发布以及进一步挖掘应用提供足够的数据支撑。
其数据源包括实时在线监测终端、便携式分析仪、其他电能质量数据包括人工模拟数据及仿真数据、其他数据中心相关数据等。主要功能包括：监测数据在线采集、数据文件导入、数据加工、数据存储。
根据国家标准或用户定义对数据进行基本指标的统计分析。

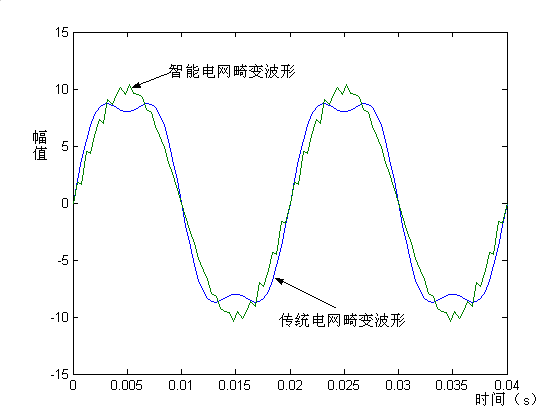

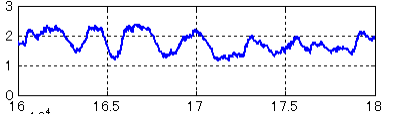

稳态电能质量指标包括最大值、最小值、平均值、95％概率大值、超标与否、合格率计算等。主要功能包括：记录查询、报表统计、趋势分析、实时监测。
暂态电能质量事件指标包括：维持电压及持续时间。主要功能包括：记录查询、报表统计、ITIC曲线危害分析等。
将基本应用和高级应用的结果以利于用户理解和接受的方式展示、传递给用户。不同用户可以定制不同的发布内容，以便有针对性地满足不同层次、不同领域用户的个性化需求，从而实现信息的定向投放，提高信息的利用率和传输率。信息发布可以采用网页、邮件、短信、客户端等多种方式。
系统管理是系统安全、稳定、有效运行的重要保障，也是影响系统运行和维护效率的重要因素。随着系统规模的不断扩大，基于海量数据特点的PQSCADAR系统维护和管理的工作量也会越来越大。如何提高运行效率，最大限度地减少系统维护管理人员的工作负担，是系统管理功能的主要任务。
主要功能包括：监测点信息管理、设备信息管理、时间管理、用户权限管理、版本管理、软件维护、设备维护、通讯链路维护等。
3、变电站子系统

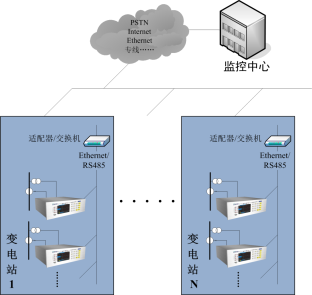

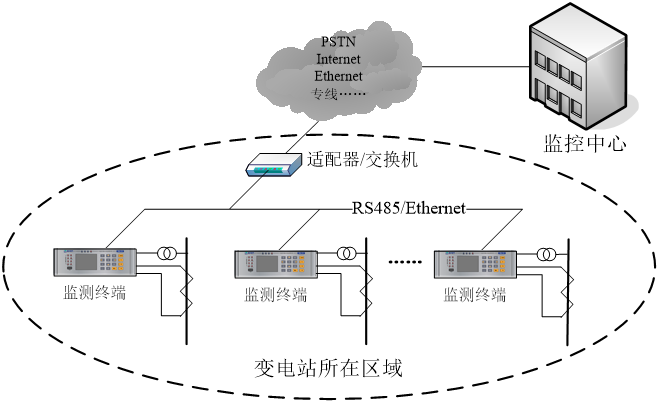

PQSCADAR变电站子系统主要由在线式电能质量监测终端构成。被测电压信号、电流信号接入监测终端的电压、电流信号端口，通过通讯适配器或交换机将监测终端接入到变电站所在电力系统内部通讯网络，进而与主站系统通讯。
PQSCADAR采用分布式技术思路，各级主站系统可自下而上金字塔式逐级汇接，其中底层主站系统与变电站当地监测终端相连，上级主站系统既可通过下级主站系统访问变电站监测终端，也可根据需要直接与所需要的监测终端实现物理相连。
该拓扑结构的主要特点在于：采用积木式组合实现灵活分级；物理上分散监控、逻辑上数据分级集中管理，其拓扑结构如下图所示。
主站系统即监控中心，主要负责对监测终端电能质量监测数据的实时收集、统一管理，并对监控终端进行远程维护与操作；在多级监测系统中，上级主站系统可实现对下级主站系统工作状态的监视，并可通过下级主站系统对监测终端下达命令，同时，上级主站系统还可以将各类统计分析任务下达给下级主站分布式完成。
一般来说，主站系统由通讯服务器、数据库服务器、WEB服务器、应用服务器、管理工作站及相关附属设备所组成。根据组网规模，各类服务与管理工作站既可合并在一台计算机上，也可各部分独立运行在几台计算机上，其物理位置不受限制，如下图所示：
逻辑上而言，不管其物理分布如何，通讯服务、数据库服务、WEB服务、应用服务、管理工作5个部分独立运行，逻辑结构见下图。
注：图中数字表示逻辑模块之间的多重性对应关系，即一对一、一对多还是多对多的关系。0..* 表示可以有任意个，也可以没有；1..*表示可以有任意个，但至少有1个。如WEB服务（1）和WEB浏览器（0..*）之间为一对多关系，一个WEB服务对应0到多个WEB浏览器；WEB服务（1）和应用服务（1）之间为一一对应关系，即一个WEB服务能且只能对应一个应用服务；应用服务（1..*）和数据库服务（1）之间为多对一关系，即多个应用服务可共用一个数据库服务。
数据库主要用于存储和管理整个系统的配置信息和监测数据，为通讯服务、管理客户端、WEB服务等提供数据存储、检索等数据服务。
数据库服务器的硬件平台依据系统规模的不同进行配置。如系统可靠性要求较高，可以配置成主备用系统或采用Cluster集群技术，确保监测系统的安全稳定运行。
负责与监测终端的全部通讯工作。通讯服务采用多线程机制，可以同时与多个变电站通讯。将来自不同监测终端的数据进行处理后存入数据库。对于监测点数量特别多的系统，还可以配置多台通讯服务器，每台负责一部分变电站监测点的通讯任务，确保监测系统的速度性能。
向用户提供数据查询、分析等WEB服务。可通过多种方式接入MIS网，MIS网内的用户只需使用WEB浏览器，以合法用户身份登录后，便可在授权范围内对电能质量监控数据进行查询、分析和统计。
应用服务是完成计算功能和分析功能及逻辑业务功能的实现平台，各类服务模块之间的交互及任务分配也由应用服务进行统一调度。根据实际需要由1台或数台应用服务器组成。同时应用服务还担负与其它厂商或类型的监测系统进行对接的工作，实现信息及资源共享。
提供用户使用的人机交互界面，负责整个系统配置数据的维护管理和监控数据的管理、统计和分析等。例如设置各种系统参数、查看监测终端的监测数据、对监测终端进行操作、查看对各种类型数据报表和图形分析结果等。
根据国家标准或用户自定义，主站系统实现电能质量记录数据的查询、统计、分析、评估等功能，为用户提供最专业的电能质量技术服务，其功能组成见下图。
从数据源采集各类电能质量监测数据，并进行必要的前期加工后存入电能质量数据中心，为电能质量现象的分析、评估、发布以及进一步挖掘应用提供足够的数据支撑。
其数据源包括实时在线监测终端、便携式分析仪、其他电能质量数据包括人工模拟数据及仿真数据、其他数据中心相关数据等。主要功能包括：监测数据在线采集、数据文件导入、数据加工、数据存储。
根据国家标准或用户定义对数据进行基本指标的统计分析。
稳态电能质量指标包括最大值、最小值、平均值、95％概率大值、超标与否、合格率计算等。主要功能包括：记录查询、报表统计、趋势分析、实时监测。
暂态电能质量事件指标包括：维持电压及持续时间。主要功能包括：记录查询、报表统计、ITIC曲线危害分析等。
将基本应用和高级应用的结果以利于用户理解和接受的方式展示、传递给用户。不同用户可以定制不同的发布内容，以便有针对性地满足不同层次、不同领域用户的个性化需求，从而实现信息的定向投放，提高信息的利用率和传输率。信息发布可以采用网页、邮件、短信、客户端等多种方式。
系统管理是系统安全、稳定、有效运行的重要保障，也是影响系统运行和维护效率的重要因素。随着系统规模的不断扩大，基于海量数据特点的PQSCADAR系统维护和管理的工作量也会越来越大。如何提高运行效率，最大限度地减少系统维护管理人员的工作负担，是系统管理功能的主要任务。
主要功能包括：监测点信息管理、设备信息管理、时间管理、用户权限管理、版本管理、软件维护、设备维护、通讯链路维护等。
PQSCADAR变电站子系统主要由在线式电能质量监测终端构成。被测电压信号、电流信号接入监测终端的电压、电流信号端口，通过通讯适配器或交换机将监测终端接入到变电站所在电力系统内部通讯网络，进而与主站系统通讯。
