该系列产品采用了模块化设计思路，将电能质量监测装置的功能进一步细分，每个产品均可独立运行，同时又能与其他模块灵活组合，满足不同场景的个性化监测需求。
该系列产品严格遵循IEC 61850标准，确保与各类电气设备的无缝兼容。通过标准化的通讯接口，可轻松集成到现有电力系统中，实现跨厂商、跨平台的数据互联互通。
该系列产品不仅提升了系统的灵活性和可定制化，还为未来的技术升级和系统扩展提供了便利，充分满足现代电力行业对于智能化、数字化和自动化的需求。
|
型号 |
名称 |
简要说明 |
|

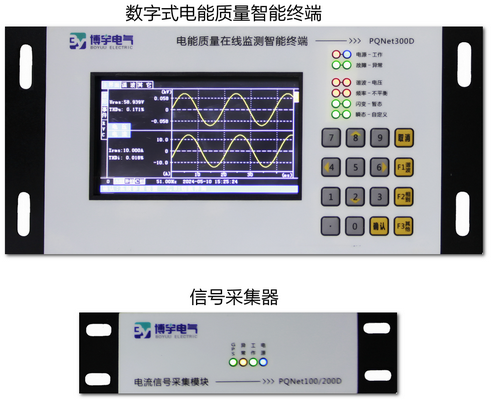

PQNet300D |
数字式电能质量智能终端 |
从信号采集器或合并单元(MU)获取采样值进行电能质量相关指标的测量。最多可接入4个通道（三相）采样数据 |
|
PQNet103D |
电压信号采集器 |
可同时采集A、B、C三相交流信号或2个信道的直流信号 |
|
PQNet204D |
电流信号采集器 |
可同时采集A、B、C三相交流电流信号 |
|
PQNet202E1 |
直流电流信号采集器 |
可同时采集2个信道的直流电流信号，直流传感器为：分流器+隔离变送器 |
|
PQNet202E2 |
直流电流信号采集器 |
可同时采集2个信道的直流电流信号，直流传感器为：闭环霍尔电流传感器 |
|
PQNet202E3 |
直流电流信号采集器 |
可同时采集2个信道的直流电流信号，直流传感器为：开环霍尔电流传感器 |
|
PQNet101CVT |
CVT信号采集器 |
每个采集器只能获取CVT的一相电压采样值。 |

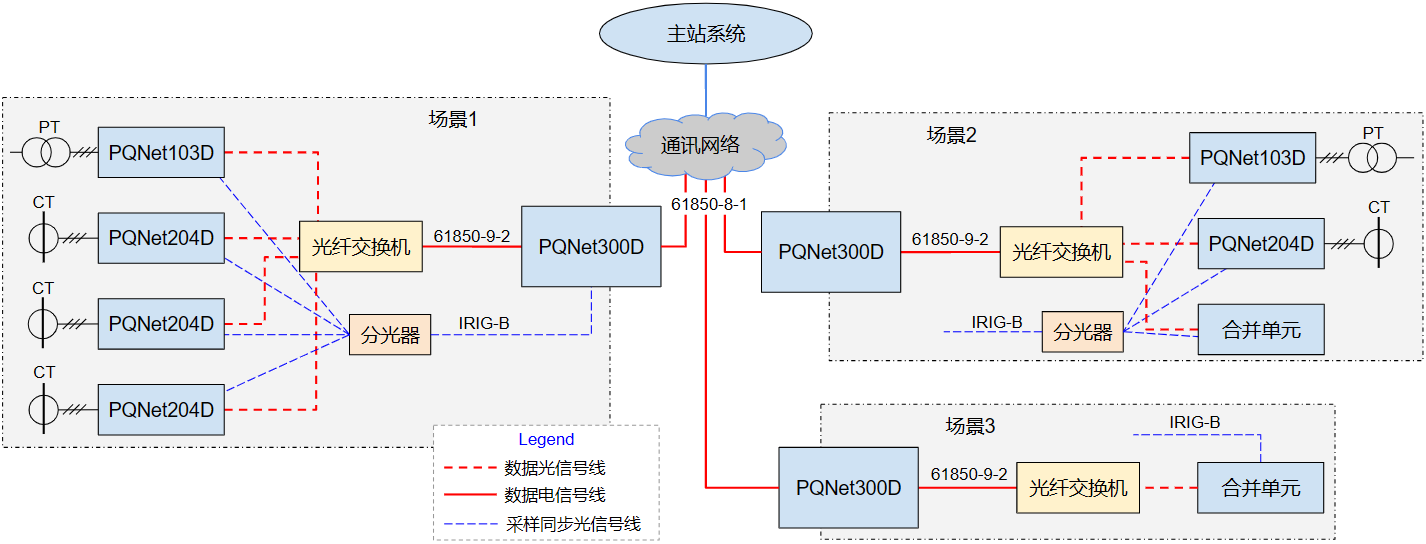

在下图的示例中，展示了3种典型的应用场景。
注意事项：

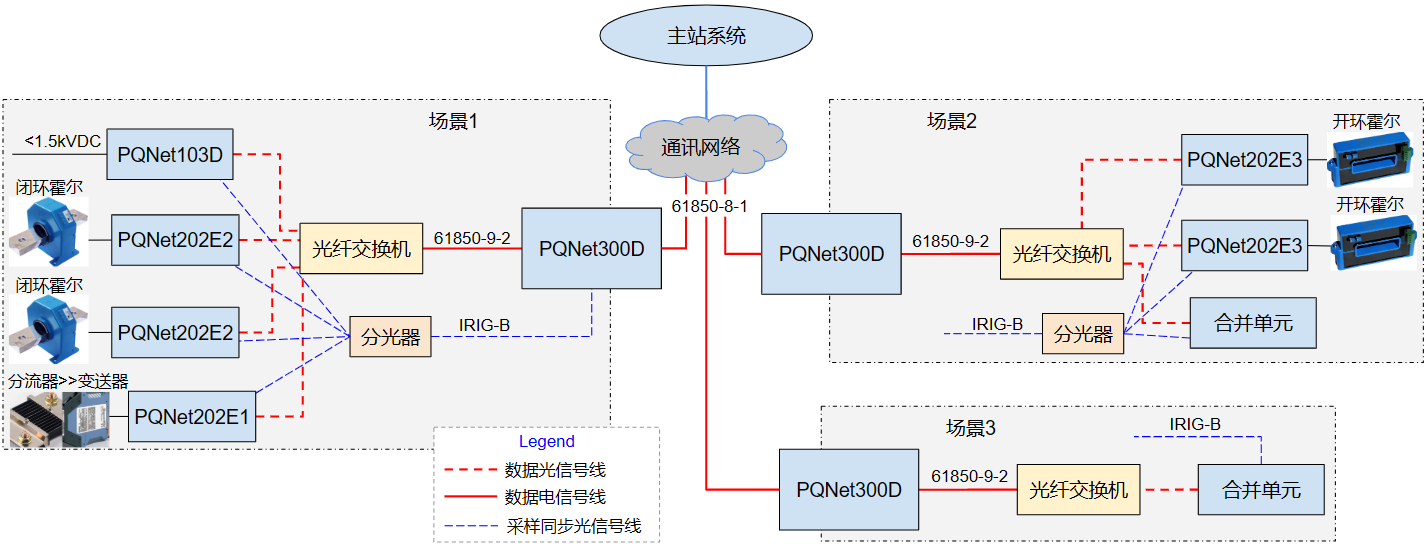

在下图的示例中，展示了3种典型的应用场景。

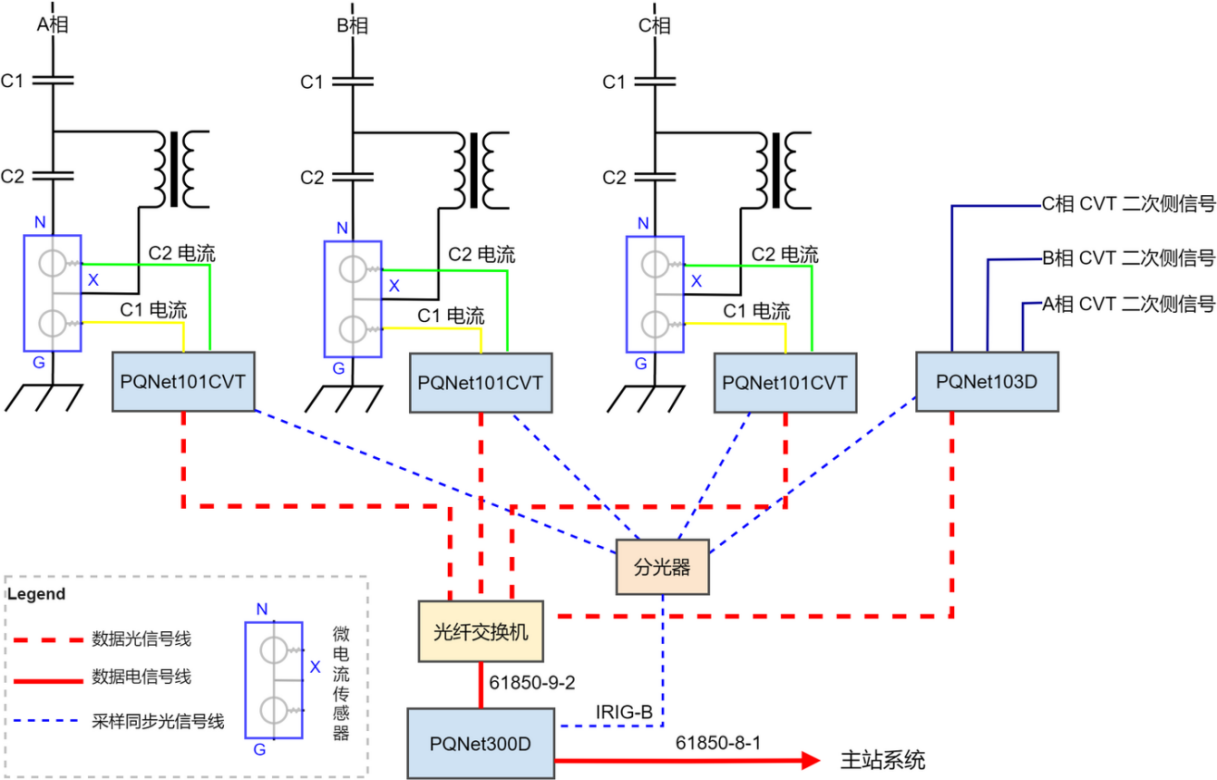

在下图示例中，使用了3台 PQNet101CVT 信号采集器，分别获取CVT的A、B、C三相电压采样值。CVT信号采集器通过微电流传感器获取CVT上C1、C2的电流信号。微电流传感器放置在CVT接线盒内，CVT信号采集器应尽量靠近CVT接线盒安装。
在该示例场景中，使用一台PQNet103D电压信号采集器采集CVT二次侧的电压信号，以便于进行比对分析。根据用户的实际应用需求，PQNet103D电压信号采集器也可以替换为PQNet204D电流信号采集器。
|
项 目 |
参 数 |
||
|
电压 |
精度 |
<0.1% |
|
|
信道数量 |
3 |
||
|
额定电压 |
57.74V(相电压) |
||
|
量程 |
5~250V(相电压) |
||
|
输入阻抗 |
5MΩ |
||
|
通道功耗 |
0.01VA(100V) |
||
|
过载能力 |
250V连续，1kV持续1秒 |
||
|
绝缘强度 |
AC 1000V（RMS值），50Hz持续1min |
||
|
工作 电源 |
DC |
6～30VDC |
|
|
设备功耗 |
<2VA |
||
|
绝缘强度 |
1kVAC(RMS)，50Hz持续1min |
||
|
标配电源适配器 |
AC |
88～264V 50Hz |
|
|
DC |
110V～330V |
||
|
工作 环境 |
工作温度 |
-25°C ～ +55°C |
|
|
存储温度 |
-40°C ～ + 85°C |
||
|
相对湿度 |
10% ~ 100% @ 35℃ , 无凝露 |
||
|
电磁 |
静电放电抗扰度 |
GB/T 17626.2-2006 4级 |
|
|
射频电磁场辐射抗扰度 |
GB/T 17626.3-2006 3级 |
||
|
电快速瞬变脉冲群抗扰度 |
GB/T 17626.4-2008 4级 |
||
|
浪涌（冲击）抗扰度 |
GB/T 17626.5-2008 4级 |
||
|
阻尼振荡波抗干扰度 |
GB/T 17626.10-1998 3级 |
||
|
MTBF平均故障间隔时间 |
500,000小时 |
||
|
安全性能 |
符合GB/T 19862电能质量监测设备通用要求 |
||
|
机械 |
外观尺寸(mm) |
186×44.5×142 (宽×高×深) |
|
|
开孔尺寸(mm) |
157×45.5 |
||
|
重量(kg) |
0.8 |
||
|
采样同步信号输入 |
ST接口, 光IRIG-B, MMF, 820nm, 5Mbaud 内置GNSS模块(GPS/北斗对时) |
||
|
采样分辨率 |
16位（3通道同时） |
||
|
采样频率 |
25.6kHz |
||
|
项 目 |
参 数 |
||
|
电流 测量 |
精度 |
<0.1% |
|
|
信道数量 |
3 |
||
|
额定电流 |
1A , 5A |
||
|
量程 |
0～6A |
||
|
输入阻抗 |
4mΩ |
||
|
通道功耗 |
0.1VA(5A) |
||
|
过载能力 |
2倍额定电流连续, 50A持续1秒 |
||
|
绝缘强度 |
AC 1000V（RMS值），50Hz持续1min |
||
|
允许直流分量 |
≤175mA |
||
|
工作 电源 |
DC |
6～30VDC |
|
|
设备功耗 |
<2VA |
||
|
绝缘强度 |
1kVAC(RMS)，50Hz持续1min |
||
|
标配电源适配器 |
AC |
88～264V 50Hz |
|
|
DC |
110V～330V |
||
|
工作 |
工作温度 |
-25°C ～ +55°C |
|
|
存储温度 |
-40°C ～ + 85°C |
||
|
相对湿度 |
10% ~ 100% @ 35℃ , 无凝露 |
||
|
电磁 |
静电放电抗扰度 |
GB/T 17626.2-2006 4级 |
|
|
射频电磁场辐射抗扰度 |
GB/T 17626.3-2006 3级 |
||
|
电快速瞬变脉冲群抗扰度 |
GB/T 17626.4-2008 4级 |
||
|
浪涌（冲击）抗扰度 |
GB/T 17626.5-2008 4级 |
||
|
阻尼振荡波抗干扰度 |
GB/T 17626.10-1998 3级 |
||
|
MTBF平均故障间隔时间 |
500,000小时 |
||
|
安全性能 |
符合GB/T 19862电能质量监测设备通用要求 |
||
|
机械 |
外观尺寸(mm) |
186×44.5×142 (宽×高×深) |
|
|
开孔尺寸(mm) |
157×45.5 |
||
|
重量(kg) |
0.8 |
||
|
采样同步信号输入 |
ST接口, 光IRIG-B, MMF, 820nm, 5Mbaud 内置GNSS模块(GPS/北斗对时) |
||
|
采样分辨率 |
16位（3通道同时） |
||
|
采样频率 |
25.6kHz |
||
|
项 目 |
参 数 |
||
|
电流 测量 |
精度 |
<0.1% |
|
|
信道数量 |
2 |
||
|
额定电流 |
500mA |
||
|
量程 |
0～10A |
||
|
输入阻抗 |
4mΩ |
||
|
通道功耗 |
0.1VA(5A) |
||
|
过载能力 |
20A连续, 100A持续1秒 |
||
|
绝缘强度 |
3kVAC(RMS值)，50Hz持续1min |
||
|
允许直流分量 |
≤100mA |
||
|
工作 电源 |
DC |
6～30VDC |
|
|
设备功耗 |
<2VA |
||
|
绝缘强度 |
1kVAC(RMS)，50Hz持续1min |
||
|
标配电源适配器 |
AC |
88～264V 50Hz |
|
|
DC |
110V～330V |
||
|
工作 |
工作温度 |
-25°C ～ +55°C |
|
|
存储温度 |
-40°C ～ + 85°C |
||
|
相对湿度 |
10% ~ 100% @ 35℃ , 无凝露 |
||
|
电磁 |
静电放电抗扰度 |
GB/T 17626.2-2006 4级 |
|
|
射频电磁场辐射抗扰度 |
GB/T 17626.3-2006 3级 |
||
|
电快速瞬变脉冲群抗扰度 |
GB/T 17626.4-2008 4级 |
||
|
浪涌（冲击）抗扰度 |
GB/T 17626.5-2008 4级 |
||
|
阻尼振荡波抗干扰度 |
GB/T 17626.10-1998 3级 |
||
|
MTBF平均故障间隔时间 |
500,000小时 |
||
|
安全性能 |
符合GB/T 19862电能质量监测设备通用要求 |
||
|
机械 |
外观尺寸(mm) |
186×44.5×142 (宽×高×深) |
|
|
开孔尺寸(mm) |
157×45.5 |
||
|
重量(kg) |
0.8 |
||
|
采样同步信号输入 |
ST接口, 光IRIG-B, MMF, 820nm, 5Mbaud 内置GNSS模块(GPS/北斗对时) |
||
|
采样分辨率 |
16位（3通道同时） |
||
|
采样频率 |
25.6kHz |
||
|
项 目 |
参 数 |
|||
|
测 量 范 围 及 精 度 |
电压偏差 |
≤0.1% |
||
|
频率 |
精度 |
≤0.01Hz |
||
|
范围 |
42.5~57.5Hz |
|||
|
谐波 |
精度 |
A级 |
||
|
范围 |
电压含有率0~30% |
|||
|
次数 |
50 |
|||
|
采样窗宽度 |
10周波 |
|||
|
三相不平衡度 |
≤0.15% |
|||
|
Pst |
精度 |
≤5% |
||
|
范围 |
0~20 |
|||
|
相角 |
≤0.1°(50Hz)；0.1×n°(谐波) |
|||
|
暂态 |
幅值精度 |
≤0.2% |
||
|
幅值范围 |
0～250V |
|||
|
时间精度 |
≤10ms |
|||
|
录波时长 |
≤999s |
|||
|
工作 电源 |
DC |
6～30V |
||
|
设备功耗 |
<5VA |
|||
|
绝缘强度 |
1kVAC(RMS)，50Hz持续1min |
|||
|
标配电源适配器 |
AC |
88～264V 50Hz |
||
|
DC |
110V～330V |
|||
|
工作 环境 |
工作温度 |
-25℃ ～ +55℃ |
||
|
存储温度 |
-40℃ ～ + 85℃ |
|||
|
相对湿度 |
5%~95% @ 35℃ , 无凝露 |
|||
|
电 磁 兼 容 |
静电放电抗扰度 |
GB/T 17626.2-2006 4级 |
||
|
射频电磁场辐射抗扰度 |
GB/T 17626.3-2006 3级 |
|||
|
电快速瞬变脉冲群抗扰度 |
GB/T 17626.4-2008 4级 |
|||
|
浪涌（冲击）抗扰度 |
GB/T 17626.5-2008 4级 |
|||
|
阻尼振荡波抗干扰度 |
GB/T 17626.10-1998 3级 |
|||
|
MTBF平均故障间隔时间 |
500,000小时 |
|||
|
安全性能 |
符合GB/T 19862电能质量监测设备通用要求 |
|||
|
机械 特性 |
外观尺寸(mm) |
228×110×72 (宽×高×深) |
||
|
开孔尺寸(mm) |
98×58 (宽×高) |
|||
|
重量(kg) |
1.5 |
|||
|
对时 |
NTP / 电IRIG-B |
|||
|
采样同步信号输出 |
光IRIG-B, ST接口, MMF, 820nm, 5Mbaud |
|||
|
通信 |
下行接口 |
LC接口, SFP, MMF, 1310nm, 100Base-FX |
||
|
下行协议 |
IEC61850-9-2 |
|||
|
上行接口 |
网口 |
|||
|
上行协议 |
IEC61850-8-1 |
|||
|
开入量 |
4个。DC5~24V, ≥5V:高, <0.7V:低 |
|||
|
开出量 |
4个。触点容量:5A/250VAC 5A/30VDC |
|||
|
LCD |
480×272 4.3吋 TFT |
|||
|
键盘 |
4×4 硅胶按键 |
|||
|
存储容量 |
16G(标配)，最大可配置512G SD卡 |
|||
