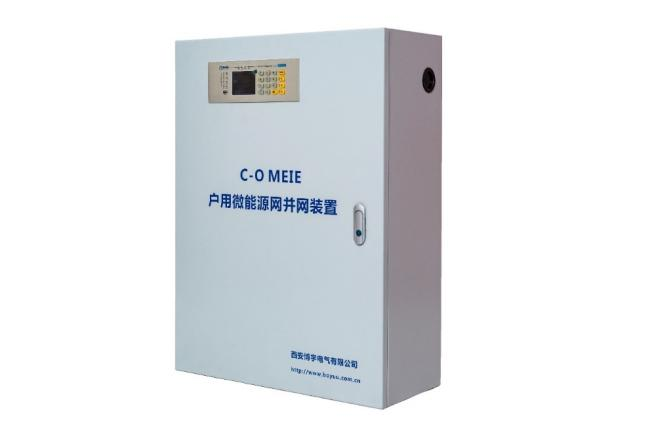

户用微能源网并网装置

         户用微能源网是一种面向需求侧的、融合风光储充用的新型能源消费模式，构建了一种清洁低碳、安全高效的现代能源体系，更好地发挥了市场配置电力资源的决定性作用。

       户用微能源网并网装置是专门面向户用微能源网并入电网而开发设计的一套并网监测控制装置。能够根据既定需求对并网点各类电能质量参数、其他电气量参数进行全天候不间断监测，并根据并网控制策略要求对并网开关或微电源支路进行控制，保证电网及微能源网的安全可靠运行，满足并网点国家相关电能质量标准要求的并网运行指标，实现各类微能源的即插即用。

1 主要功能

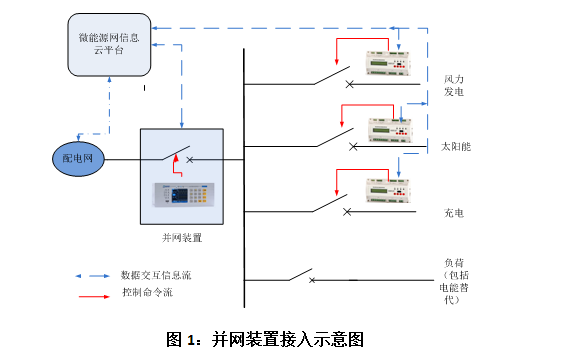

并网装置、户用微能源网、待并入配电网关联示意如下图所示。图中包括数据交互信息流和控制命令流。

1.1 监测功能

1）电能质量指标监测

并网装置能够监测并网点的各类电能质量指标，并能够根据国家标准或相关行业标准进行超标与否的评判；依据的标准包括：GB/T 12325、GB/T 12326、GB/T 14549、GB/T 24337 、GB/T 15543。

2）其它电气量监测

包括功率交换量、功率因数等指标。

1.2 控制功能

并网装置能够根据预先设定的控制策略控制微能源网的并网与解列。包括：

1）计划性并网或解列

计划性并网或解列包括：

• 计划性并网首先实现并网装置投入，再依次投入微能源网内各类负荷和微能源电源；
• 计划性解列先依据预定策略，依次断开微能源网内的部分或全部电源、负载，再断开并网装置。

2）非计划性解列

非计划性解列指在下述情况下，依据预先设定的策略断开并网装置，并依次断开微能源网内的部分或全部电源、负载。或依据预先设定的策略仅断开预定的微能源，保证负荷持续用电。

• 并网装置接收到外部配电网异常信息（例如短路）或要求解列的指令；
• 并网装置监测到并网点电能质量指标持续异常且持续时间超过阈值（采取对等控制，时间配合的策略）；
• 微能源网内部故障。

1.3 通信与信息

并网装置配置必要的485、以太网及无线通信接口。

1.4 信息命令交互

并网装置具有与微能源网运营信息云平台信息及命令交互的功能，包括但不限于：

• 电能质量测量数据；
• 运行状态信息；
• 控制命令。

2 依据标准

• GB/T 14549 电能质量 公用电网谐波
• GB/T 24337 电能质量 公用电网间谐波
• GB/T 12325 电能质量 供电电压偏差
• GB/T 15945 电能质量 电力系统频率偏差
• GB/T 15543 电能质量 三相电压不平衡
• GB/T 12326 电能质量 电压波动和闪变
• GB/T 19862 电能质量监测设备通用要求
• DL/T 1028 电能质量测试分析仪检定规程
• GB/T 30137      电能质量 电压暂降与短时中断
• DL/T500 电压检测仪使用技术条件
• GB 2894 安全标志及使用导则

3 安装与接线

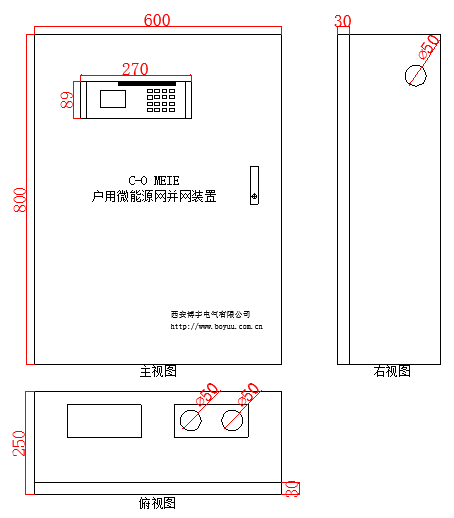

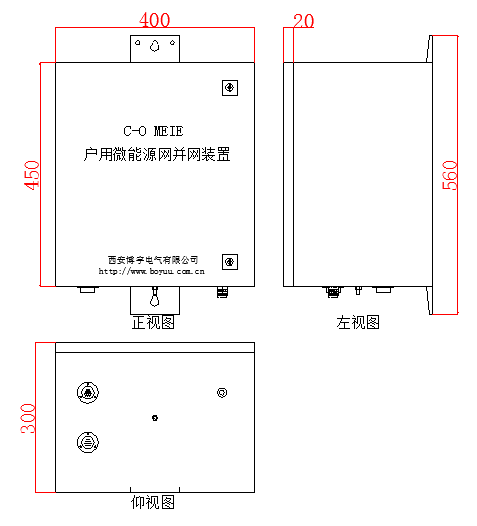

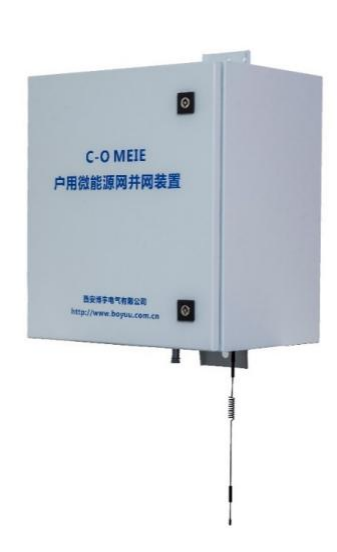

3.1 外形尺寸

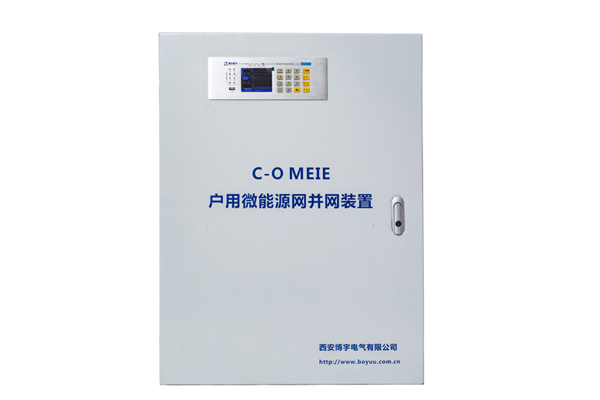

图2：0.4kV装置

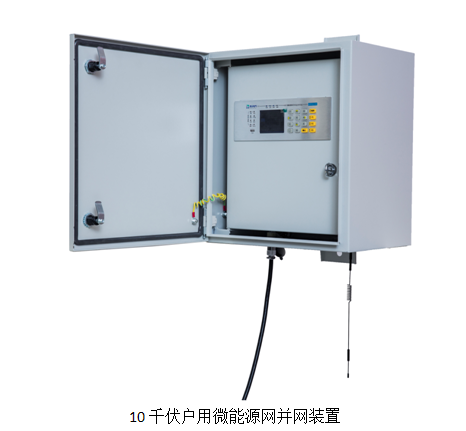

图3：10kV装置

3.2 安装尺寸

1）0.4kV装置墙面安装

安装说明：a）将柜体安装片使用M6螺丝固定在柜体背面安装孔上；

                 b）根据柜体安装片中墙面安装孔位置安装M8膨胀螺栓；

                 c）将柜体固定于膨胀螺栓上。

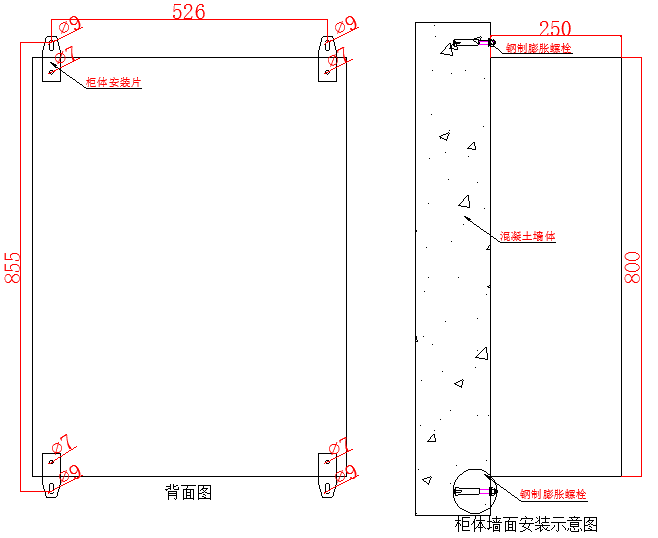

图4：0.4kV装置墙面安装示意图

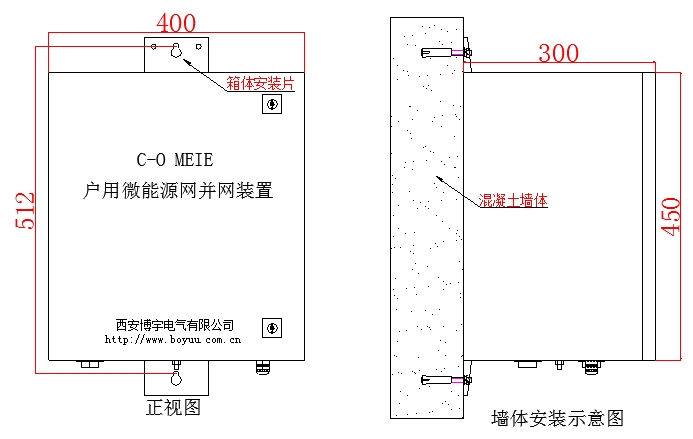

2）10kV装置墙体安装

安装说明：a）根据箱体安装片中墙面安装孔位置安装M8膨胀螺栓。

                  b）将箱体固定于膨胀螺栓上。

图5：10kV装置墙体安装示意图

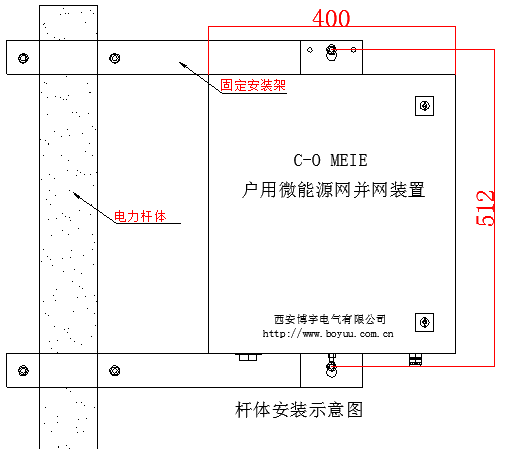

3）10kV装置杆体安装

安装说明：a）根据箱体安装片中安装孔位置在杆体上固定安装架。

                  b) 将箱体使用M8螺栓固定于杆体固定安装架上。

图6：10kV装置杆体安装示意图

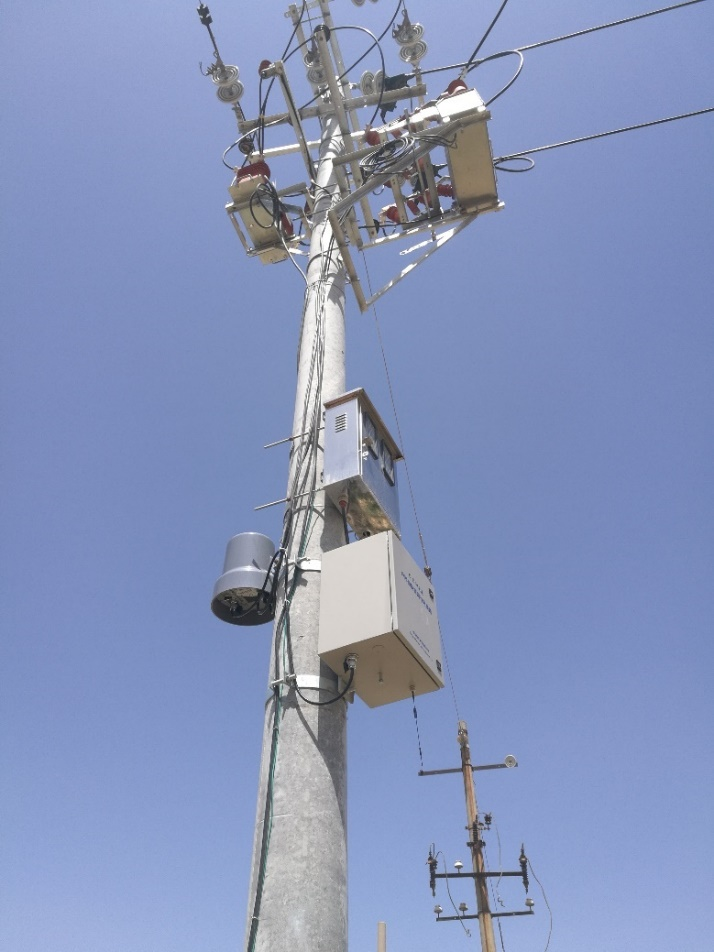

图7：10kV装置杆体安装实物图

 4.3 装置接线

1）0.4kV装置接线

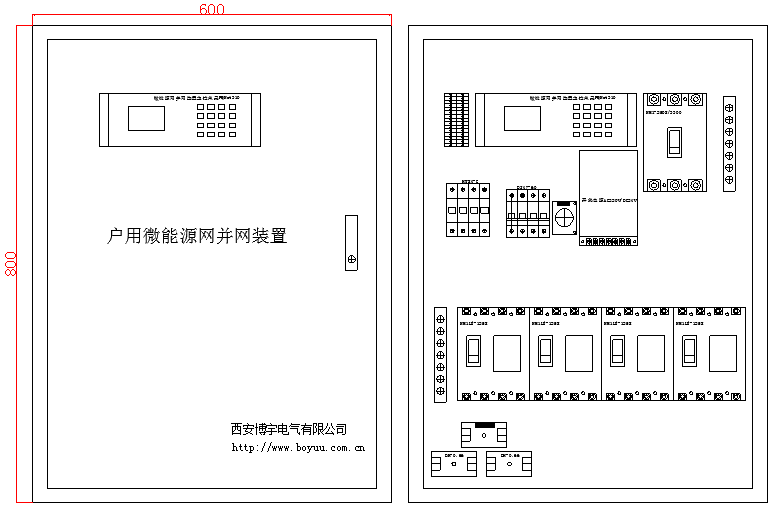

图8：0.4kV装置接线示意图

2）10kV装置接线

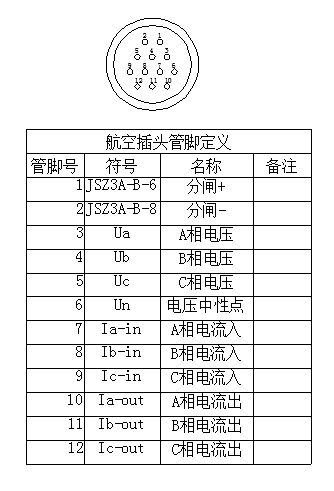

图9：10kV装置航插接线示意图
