电能质量监测数据高级应用

目前，国内诸多电力公司已经建成了规模各异的电能质量在线监测系统，积累了海量电能质量监测数据，一般均能够根据相关国家标准分析评判各监测点的超标与否情况，实现了电能质量监测的基本目的和要求。

电能质量监测数据高级应用基于电能质量监测数据，应用机理或非机理模型从不同角度开展更深入的电能质量数据挖掘，从而获取指导性、定量的分析结论，以指导电力生产实践。

1 基本结构

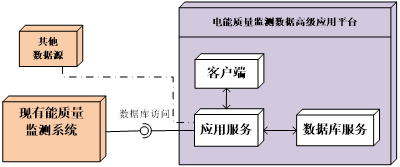

图1：电能质量监测数据高级应用架构示意

2 主要功能

2.1 基于电能质量监测数据的电容器运行预警

基于电容器正常运行对电气环境的极限运行要求作为基本约束条件，考虑电能质量扰动对此类约束的等效量化影响关系，依据电能质量监测数据开展电容器运行预警。

2.2 基于电能质量监测数据的变压器运行预警

基于电能质量扰动对变压器运行造成的附加损耗及可能引起的潜在温升威胁，从变压器热点温度及其温升的角度出发，依据电能质量监测数据开展变压器运行潜在风险预警，包括现有电能质量环境下变压器是否等效过负荷引起发热危险、给出等效负荷率及负荷率调整建议，为变压器在复杂电磁环境下的安全运行提供技术支持。

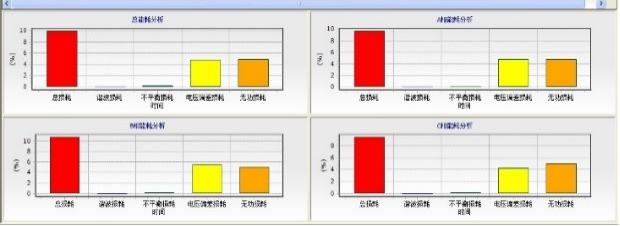

2.3 电能质量扰动附加损耗分析

电能质量扰动及其传播是需要消耗能量的，电能质量污染与电网运行损耗有密切关系，本应用针对不同的稳态电能质量扰动指标例如谐波、不平衡度、电压偏差等，基于电能质量监测数据开展电网运行附加能耗分析，为进一步开展节能降损提供技术支持。

2.4 电能质量综合指标评价

电能质量指标综合评价是电能质量管理的重要途径，本子系统旨在建立区域性电能质量综合指标评价体系，基于电能质量监测数据开展区域电能质量评价，为实现全面的电能质量综合管理提供技术支持。

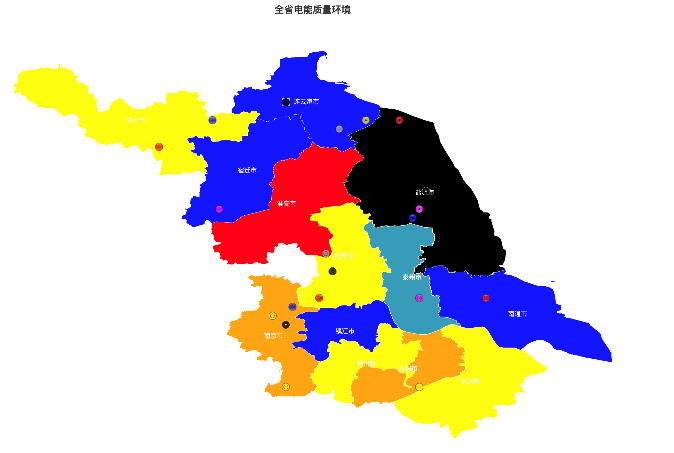

2.5 电能质量环境展示

众多电能质量指标在时间上、空间上如何展示是电能质量管理的核心内容之一。本应用旨在开展电能质量环境展示，依据电能质量监测点地理信息及电能质量监测数据实现电能质量污染水平的直观展示，为实现全面的电能质量综合管理提供技术支持。

2.6 暂态电能质量骚扰源辨识

基于电能质量暂态数据信息，从扰动源的角度出发，判断暂态电能质量扰动来自监测点上游还是下游，为事件分析及供电纠纷提供技术支持。

2.7 基于电能质量监测数据的负荷模型辨识

电能质量监测数据为负荷模型辨识提供了天然的数据信息，本应用采用电能质量扰动数据结合负荷模型实现相应负荷节点负荷模型参数的辨识，为电力调度及系统稳定分析提供辅助支持。

2.8 基于相关性分析的谐波源确定

2.9 基于实测非线性特征的谐波预评估

依据实测相同负荷类型特征辨识其V/I特性曲线并据此对新负载进行谐波接入预评估。
